Induktivní snímač sekundáru Lx-6
3490 Kč
Induktivní snímač sekundáru Lx-6 je určen pro snadné zachycení vysokonapěťových průběhů na systémech plně elektronického zapalování především na systémech cívka na svíčce (EFS/COP).
Induktivní snímač sekundáru Lx-6

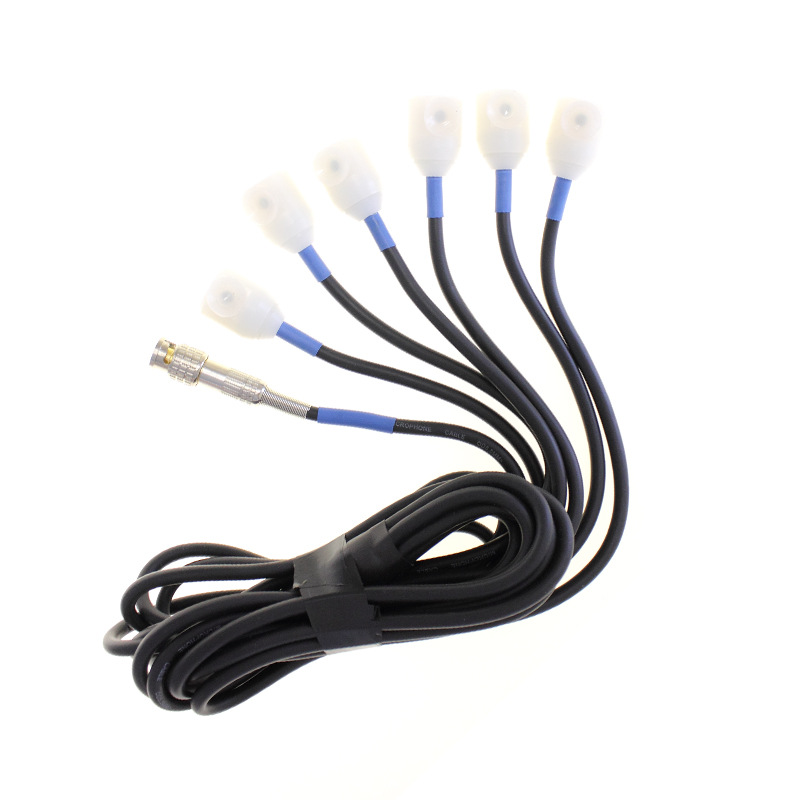

Set klešťových snímačů Lx-6 je navržen speciálně pro připojení k pseudo-diferenciálním vstupům MTPro. Díky tomuto zjednodušenému zapojení obsadíte v rámci diagnostiky 6 válcového motoru pouze dva vstupní kanály (7 a 8 kanál). Úspora se projeví nejen v minimálním obsazení vstupních kanálů na straně osciloskopu, ale i v celkové vzorkovací rychlosti osciloskopu.
Induktivní snímač sekundáru Lx-6 je určen pro snadné zachycení vysokonapěťových průběhů na systémech plně elektronického zapalování, především na systémech cívka na svíčce (EFS/COP). Pro zachycení zapalovacího průběhu postačí přiložit kontaktní plochy snímačů na zapalovací cívku. Výsledný obraz je v uvozovkách dostačující pro rychlý přehled. Přesnější diagnostiku sekundáru EFS/COP je možné uskutečnit prostřednictvím kapacitních kleští a prodlužovacích adaptérů cívka-svíčka.
Pro snadné zjištění polarity zapalovací cívky na systému dvoujiskrového zapalování lez využít náš detektor polarity.
Příklady využití – systémy zapalování:
– DIS (bez rozdělovače) plně elektronické zapalování.
– EFS/COP plně elektronické zapalování (cívka na svíčce)
Využití při diagnostice
Vzhledem k velmi vysokému napětí, které je pro sekundární okruh typické, není možné provádět měření přímým připojením na výstup z cívky, jak je tomu u proměřování primáru. Pokus o takovéto měření by mohl vážně ohrozit zdraví technika a zcela určitě by vedl ke zničení osciloskopu a počítače. Pro měření sekundáru se proto využívají kapacitní a induktivní snímače. Použití induktivního snímače Lx-6 je velice snadné.
Obsah balení | Dodávka obsahuje: 1x Induktivní snímač Lx-6 |
---|---|
Poznámka |
Individuální nabídky a produktové listy |
Další informace
Hmotnost | 1 kg |
---|---|
FAQ | <p style="font-size: 14px;">Vlastníte digitální osciloskop a potřebujete poradit s kompatibilitou vašeho přístroje s námi nabízeným příslušenstvím? <a href="/kontaktni-formular/" rel="nofollow" target="_blank"><span style="color: blue;">Kontaktujte nás prosím</span></a>.</p> |
Pictures | <p align="center"> |
Podpora 2 | <h3>Naše technická podpora – důvod proč nakupovat u nás</h3> |
Videos | <p><a href="http://www.youtube.com/user/Diagnostickatechnika" rel="nofollow" target="_blank"><img title="YotuTube" src="http://autodiagnostik.cz/skin/frontend/default/galabigshop/images/youtube_banner_2.jpg" alt="YotuTube" /></a></p> |
Parametry | <p align="center"><img src="{{media url='wysiwyg/snimac_Lx4_parametry.jpg'}}" alt="" width="360" height="172" /> <br /><br /> <img src="{{media url='wysiwyg/snimac_Lx6_technicke_specifikace.jpg'}}" alt="" width="664" height="126" /></p> |
