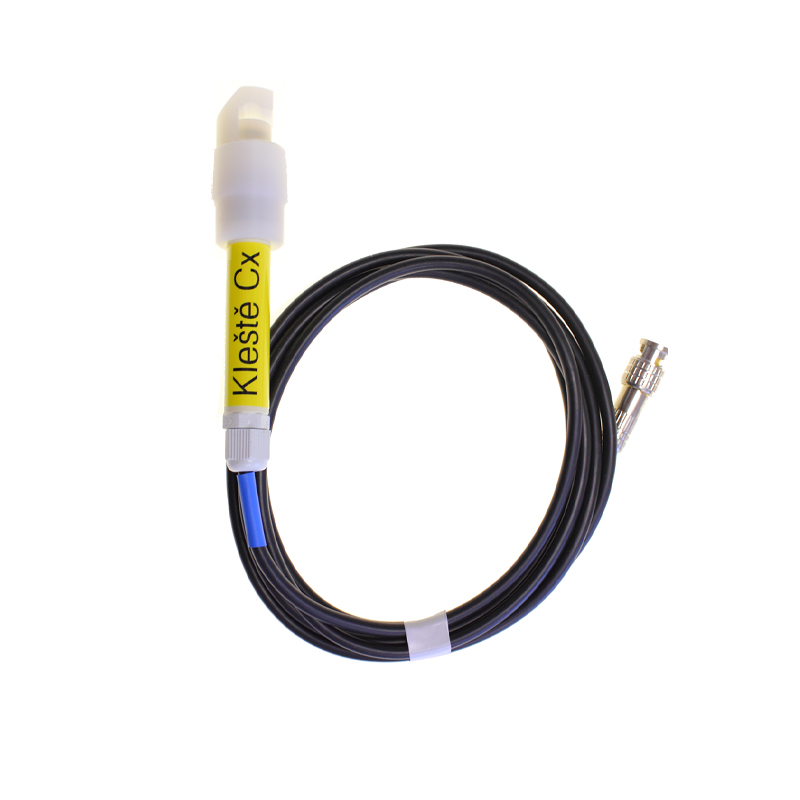

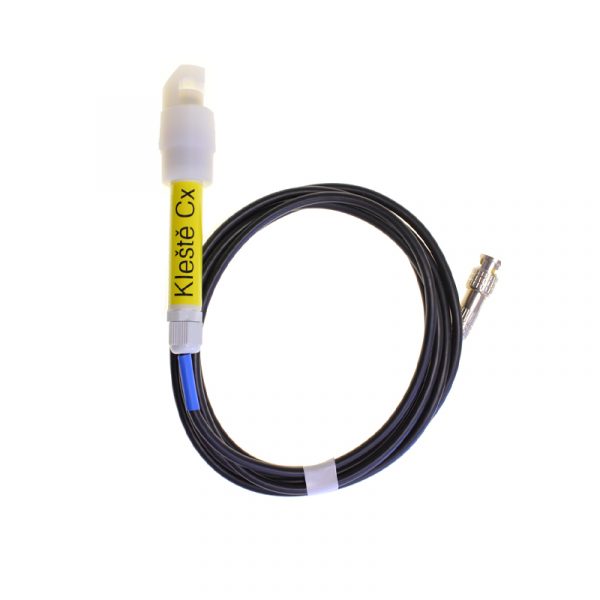

Kapacitní kleště sekundáru Cx

650

98 skladem

Kapacitní kleště sekundáru Cx jsou určeny pro měření vysokého napětí na výstupu ze zapalovací cívky respektive jejího sekundárního vinutí či případně koncového výstupu sekundáru (za vysokonapěťovou diodou).

Compare

Kapacitní kleště sekundáru Cx

Kapacitní kleště sekundáru Cx jsou určeny pro měření vysokého napětí na výstupu ze zapalovací cívky respektive jejího sekundárního vinutí či případně koncového výstupu sekundáru (za vysokonapěťovou diodou). Kapacitní snímač je možné využít k zachycení vysokonapěťových průběhů, jak na konvenčních zapalovacích systémech s rozdělovačem, tak na systémech bez rozdělovače (DIS) – na systémech plně elektronického zapalování. Pro diagnostiku sekundáru na systémech cívka na svíčce (EFS/COP) je nutné využít prodlužovací adaptér cívka-svíčka

Využití při diagnostice

Vzhledem k velmi vysokému napětí, které je pro sekundární okruh typické, není možné provádět měření přímým připojením na výstup z cívky, jak je tomu u proměřování primáru. Pokus o takovéto měření by mohl vážně ohrozit zdraví technika a zcela určitě by vedl ke zničení osciloskopu a počítače. Pro měření sekundáru se proto využívají kapacitní a induktivní snímače. Zapojení kleští je jednoduché, Kleště se připnou na zapalovací kabel, popřípadě na prodlužovací adaptér, konektor kleští se připojí na BNC vstup osciloskopu, nastartuje se motor a měření může začít. Kleště je možné použít na proměření zapalování pouze na jednom válci. Pro test sekundáru na čtyřválcovém motoru je nutné použít 4. kleště a případně 4 prodlužovací adaptéry

Příklady využití – systémy zapalování:

– konvenční zapalovací systémy (s rozdělovačem)
– DIS (bez rozdělovače) plně elektronické zapalování.
– EFS/COP – s prodlužovacím adaptérem také

V ovládacím programu MTPro je integrována rozsáhlá analýza sekundárního napětí. V rámci postupného testu sekundáru je možné při využití pouze jednoho kapacitního snímače Cx uskutečnit test až 12-ti válcového motoru. Program uživatele vyzývá k postupnému přepojování z jednoho vykonapěťového kabelu na druhý, přičemž si průběh testu nahráváte a po dokončení sekvence nahrávání zobrazí pro všechny jednotlivé kanály samostatné grafy pro napětí jehly, napětí spalování, dobu hoření, dobu nabíjení a vynechání zapalování.

Obsah balení Dodávka obsahuje:
1x Kapacitní kleště sekundáru Cx
Poznámka

Individuální nabídky a produktové listy
Nerozhodli jste se? Potřebujete více informací? Neváhejte nám zavolat na bezplatnou zákaznickou linku 800 66 44 66 nebo nás kontaktujte prostřednictvím našeho kontaktního formuláře. V rámci individuální nabídky Vám zašleme produktový list, cenovou nabídku i podrobnou technickou dokumentaci.

Další informace

Hmotnost 1 kg
FAQ

<p style="font-size: 14px;">Vlastníte digitální osciloskop a potřebujete poradit s kompatibilitou vašeho přístroje s námi nabízeným příslušenstvím? <a href="/kontaktni-formular/" rel="nofollow" target="_blank"><span style="color: blue;">Kontaktujte nás prosím</span></a>.</p>

Pictures

<p><img src="{{media url='wysiwyg/Kapacitni_kleste_sekundaru_Cx_ukazka.jpg'}}" alt="" width="632" height="323" border="0" /></p>
<p align="center">
<img src="{{media url='wysiwyg/Kapacitni_kleste_CX_ukazka.jpg'}}" alt="" width="460" height="344" border="0" />
</p>

Podpora 2

<h3>Naše technická podpora – důvod proč nakupovat u nás</h3>
<table class="data-table" border="0">
<tbody>
<tr>
<td align="center" valign="top">
<p align="center"><a href="http://wiki.autodiagnostik.cz/index.php?title=Manu%C3%A1l_MTPro&quot; target="_blank"><strong>Online manuál</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://wiki.autodiagnostik.cz/index.php?title=Manu%C3%A1l_MTPro&quot; target="_blank"><img src="{{media url='wysiwyg/ikona_wiki.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
<td align="center" valign="top">
<p align="center"><a href="http://mt-pro.cz/aktualizace-autodiagnostika-ke-stazeni/&quot; target="_blank"><strong>Aktualizace</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://mt-pro.cz/aktualizace-autodiagnostika-ke-stazeni/&quot; target="_blank"><img src="{{media url='wysiwyg/ikona_aktualizace.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
<td align="center" valign="top">
<p align="center"><a href="http://mt-pro.cz/teamviewer-vzdalena-pomoc/&quot; target="_blank"><strong>Vzdálená podpora</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://mt-pro.cz/teamviewer-vzdalena-pomoc/&quot; target="_blank"><img src="{{media url='wysiwyg/ikony_teamviewer.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
<td align="center" valign="top">
<p align="center"><a href="http://mt-pro.cz/videonavody-mtpro/&quot; target="_blank"><strong>Videonávody</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://mt-pro.cz/videonavody-mtpro/&quot; target="_blank"><img src="{{media url='wysiwyg/ikona_videonavody.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
</tr>
<tr>
<td align="center" valign="top">
<p align="center"><a href="http://mt-pro.cz/skoleni-mtpro/&quot; target="_blank"><strong>Školení zákazníků</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://mt-pro.cz/skoleni-mtpro/&quot; target="_blank"><img src="{{media url='wysiwyg/ikona_skoleni.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
<td align="center" valign="top">
<p align="center"><a href="/kontakty/" target="_blank"><strong>Tel. podpora</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="/kontakty/" target="_blank"><img src="{{media url='wysiwyg/ikony_telefonicka_podpora.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
<td align="center" valign="top">
<p align="center"><a href="http://blog.mt-pro.cz/&quot; target="_blank"><strong>Blog MTPro</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://blog.mt-pro.cz/&quot; target="_blank"><img src="{{media url='wysiwyg/ikona_blog.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
<td align="center" valign="top">
<p align="center"><a href="http://own-cloud.org/&quot; target="_blank"><strong>Zákaznický Cloud</strong></a></p>
<p class="home-top-information" style="text-align: center;"><a href="http://own-cloud.org/&quot; target="_blank"><img src="{{media url='wysiwyg/ikony_cloud.jpg'}}" alt="" width="88" height="69" /></a></p>
</td>
</tr>
</tbody>
</table>
<p style="font-size: 14px;"><strong>Telefonická podpora</strong><br /> Pro technickou podporu můžete využít bezplatnou telefonickou linku <span style="color: green;"><strong>+420 800 66 44 66</strong></span>. Tuto linku mohou využít i volající ze Slovenska. <br /><br /> <strong>Související články</strong><br /> Na stránkách <a href="http://blog.autodiagnostik.cz/&quot; target="_blank"><span style="color: blue;">blog.autodiagnostik.cz</span></a> publikujeme články věnované automobilové diagnostice.<br /> <a href="http://blog.autodiagnostik.cz/zaklady-autodiagnostiky/&quot; rel="nofollow" target="_blank"><span style="color: blue;">Základy autodiagnostiky</span></a><br /> <a href="http://blog.autodiagnostik.cz/paralelni-diagnostika/&quot; rel="nofollow" target="_blank"><span style="color: blue;">Paralelní diagnostika</span></a><br /> <a href="http://blog.autodiagnostik.cz/jak-vybrat-spravny-osciloskop/&quot; rel="nofollow" target="_blank"><span style="color: blue;">Jak vybrat správný osciloskop?</span></a></p>

Videos

<p><a href="http://www.youtube.com/user/Diagnostickatechnika&quot; rel="nofollow" target="_blank"><img title="YotuTube" src="http://autodiagnostik.cz/skin/frontend/default/galabigshop/images/youtube_banner_2.jpg&quot; alt="YotuTube" /></a></p>

Parametry

<p align="center"><img src="{{media url='wysiwyg/Kapacitni_kleste_sekundaru_Cx.jpg'}}" alt="" width="360" height="80" border="0" /></p>
<p><img src="{{media url='wysiwyg/Technicka_data_Kapacitni_kleste_sekundaru_Cx.jpg'}}" alt="" width="531" height="112" border="0" /></p>
<p style="font-size: 14px;">Klešťový kapacitní snímač je uzpůsoben pro měření napětí, které je generováno na sekundárním vynutí zapalovací cívky (transformátoru). Snímač přizpůsobuje signál pro optimální zobrazení zapalovacího procesu na obrazovce digitálního osciloskopu. Kleště mají odolnou plastovou konstrukci a celkovou ergonomii podtrhuje dlouhý kabel o délce cca 2,6m.</p>
